Tolózár Rövid

A laposházas tolózár olyan öntvény zárószerelvény, amelyet ipari és kommunális csővezetékekben alkalmaznak a folyadékáramlás teljes elzárására. A laposházú kialakítás egyik legnagyobb előnye a kompakt felépítés, amely csökkenti a szerelvény tömegét és beépítési hosszát, miközben megőrzi a magas mechanikai szilárdságot és nyomásállóságot. A tolózár különösen alkalmas víz-, szennyvíz-, tűzivíz-, technológiai és közműves rendszerekben történő alkalmazásra. A laposházas tolózár öntvény teste rendkívül ellenálló a korrózióval és a kopással szemben. A záróék stabil működést biztosít még nagyobb átmérő és üzemi terhelés mellett is. A kialakítástól függően lehet manuális kézikerékkel, hajtóművel vagy akár automatizált működtetővel használni, így különféle műszaki rendszerekhez könnyen illeszthető. A termék szabványos PN nyomásfokozatokban, több méretben érhető el, kompatibilis karimás csatlakozásokkal. A laposházas tolózár ideális választás olyan alkalmazásokhoz, ahol fontos a megbízható zárás, a hosszú élettartam és a gyors karbantarthatóság.

Tolózár Laposházú gumis NA 80 PN10//16 + kerék Imp 6.19

41000799

Tolózár laposházú gumis NA 80 PN10/16 kézikerékkel – DIN 3202 F4

A laposházú gumis tolózár NA 80 (DN80) PN10/16 karimás csővezetékek elzárására szolgáló, kézikerékkel működtethető ipari szerelvény. Alkalmazható hideg- és melegvíz, ivóvíz, szennyvíz, valamint az alkatrészek anyagával kompatibilis, semleges folyadékok továbbítására szolgáló rendszerekben.

A tolózár DIN 3202 F4 szerinti rövid, laposházú beépítési hosszúsággal készül, ezért különösen alkalmas olyan aknákba és gépészeti terekbe, ahol korlátozott beépítési hely áll rendelkezésre. A PN16 karimás csatlakozás stabil és biztonságos beépítést tesz lehetővé.

A szerelvény háza és fedele GGG50 gömbgrafitos öntöttvasból készül, felületét korrózió elleni epoxi bevonat védi. A gumibevonatú záróék GGG50 és NBR anyagkombinációjú. A kialakítás megbízható elzárást és hosszú élettartamot biztosít megfelelő üzemi körülmények között.

Főbb műszaki jellemzők:

Névleges méret: NA 80 / DN80
Névleges nyomás: PN10/16
Csatlakozás: karimás, PN16
Kialakítás: laposházú, gumis tolózár
Beépítési hossz: DIN 3202 F4
Működtetés: kézikerékkel
Ház és fedél anyaga: GGG50 gömbgrafitos öntöttvas
Záróék: GGG50 + NBR
Orsó: 13% Cr
Orsóanya: sárgaréz
Tömítések: NBR
Felületvédelem: epoxi bevonat
Üzemi hőmérséklet: -10 °C és +80 °C között
Ajánlott alkalmazás: aknába, víz- és szennyvízhálózatokba

Felhasználási területek

A DN80 laposházú tolózár használható többek között vízellátó hálózatokban, ivóvízrendszerekben, szennyvízhálózatokban, gépészeti rendszerekben, aknákban és egyéb ipari csővezetékekben. Kompakt F4 kialakítása miatt elsősorban olyan helyeken előnyös, ahol fontos a kis beépítési hossz.

Miért előnyös a gumis záróék?

A gumibevonatú záróék megfelelő zárást biztosít, miközben a szerelvény teljesen nyitott állapotában a közeg számára szabad átfolyást tesz lehetővé. A korrózióálló epoxi bevonat és a gömbgrafitos öntöttvas ház tartós kialakítást biztosít víziközmű- és ipari alkalmazásokhoz.

34 900 Ft (27 480 Ft+ÁFA)

Tolózár Laposházú gumis NA 50 PN 10/16+kerék 6.19

41000790

Laposházú gumis tolózár NA 50 (DN50) PN10/16 kézikerékkel – DIN 3202 F4

A laposházú gumis tolózár NA 50 (DN50) PN10/16 karimás csővezetékek elzárására szolgáló, kézikerékkel működtethető ipari szerelvény. Kompakt kialakításának köszönhetően különösen alkalmas vízellátó rendszerekbe, víziközmű-hálózatokba, gépészeti csővezetékekbe és aknákba történő beépítésre.

A tolózár DIN 3202 F4 szerinti rövid, laposházú beépítési hosszúsággal rendelkezik. A DN50-es F4 kivitel szabványos beépítési hossza 150 mm.

A gumibevonatú záróék megfelelő elzárást biztosít, míg a gömbgrafitos öntöttvas ház és az epoxi felületvédelem tartós, korrózióval szemben ellenálló kialakítást eredményez. Az ilyen kialakítású F4 tolózárakat többek között ivóvíz-, vízellátási és szennyvízrendszerekben alkalmazzák.

Főbb műszaki jellemzők

Névleges méret: NA 50 / DN50
Névleges nyomás: PN10/16
Kialakítás: laposházú, gumis tolózár
Beépítési hossz: DIN 3202 F4
DN50 F4 beépítési hossz: 150 mm
Csatlakozás: karimás
Működtetés: kézikerékkel
Ház és fedél: GGG50 gömbgrafitos öntöttvas
Záróék: GGG50 + NBR
Orsó: 13% Cr
Orsóanya: sárgaréz
Tömítések: NBR
Felületvédelem: epoxi bevonat
Üzemi hőmérséklet: -10 °C és +80 °C között
Ajánlott beépítés: aknába

Mire használható a DN50 gumis tolózár?

A DN50 laposházú tolózár feladata a csővezetékben áramló közeg elzárása vagy megnyitása. Alkalmazható hideg- és melegvízhez, ivóvízhez, szennyvízhez, valamint az alkatrészek anyagával kompatibilis semleges folyadékokhoz.

A DN50-es méret és az F4 rövid beépítési hossz miatt jó választás lehet kisebb átmérőjű vízellátó és gépészeti vezetékekhez, valamint olyan aknákhoz, ahol korlátozott beépítési hely áll rendelkezésre.

A gumis záróék előnye

A gumibevonatú záróék a szelep zárásakor megfelelő tömítést biztosít. Teljesen nyitott állapotban a kialakítás szabad átfolyást tesz lehetővé, ezért a szerelvény elsősorban elzárási feladatokra használható.

A kézikerék egyszerű manuális működtetést biztosít, az epoxi bevonat pedig segíti az öntöttvas szerkezeti elemek korrózióvédelmét.

22 932 Ft (18 057 Ft+ÁFA)

Tolózár Laposházú gumis NA 100 PN10//16 + kerék Imp 6.19

41000800

Tolózár laposházú gumis NA 100 PN10/16 kézikerékkel – DIN 3202 F4

A laposházú gumis tolózár NA 100 (DN100) PN10/16 karimás csővezetékek megbízható elzárására szolgáló, kézikerékkel működtethető ipari szerelvény. Alkalmazható hideg- és melegvíz, ivóvíz, szennyvíz, valamint az alkatrészek anyagával kompatibilis, semleges folyadékok továbbítására szolgáló rendszerekben.

A tolózár DIN 3202 F4 szerinti rövid, laposházú beépítési hosszúsággal rendelkezik, ezért különösen alkalmas aknákba, víziközmű-hálózatokba és olyan gépészeti terekbe, ahol korlátozott beépítési hely áll rendelkezésre. A PN16 karimás csatlakozás stabil és biztonságos csőhálózati beépítést tesz lehetővé.

A tolózár háza és fedele GGG50 gömbgrafitos öntöttvasból készül, felületét korrózió elleni epoxi bevonat védi. A záróék GGG50 anyagú, NBR gumibevonattal, amely megfelelő tömítést biztosít zárt állapotban. A kialakítás tartós megoldást kínál vízellátási, szennyvízelvezetési és ipari csővezetékekhez.

Főbb műszaki jellemzők

Névleges méret: NA 100 / DN100
Névleges nyomás: PN10/16
Csatlakozás: karimás, PN16
Kialakítás: laposházú, gumis tolózár
Beépítési hossz: DIN 3202 F4
Működtetés: kézikerékkel
Ház: GGG50 gömbgrafitos öntöttvas
Fedél: GGG50 gömbgrafitos öntöttvas
Záróék: GGG50 + NBR
Orsó: 13% Cr
Orsóanya: sárgaréz
Fedéltömítés és O-gyűrűk: NBR
Csúszógyűrű: Zellamid 250
Felületvédelem: epoxi bevonat
Maximális üzemi hőmérséklet: -10 °C és +80 °C között
Beépítés: minden pozícióban beépíthető
Ajánlott elhelyezés: aknába

Felhasználási területek

A DN100 laposházú gumis tolózár elsősorban vízellátó és víziközmű-hálózatok, ivóvízvezetékek, szennyvízhálózatok, gépészeti rendszerek és ipari csővezetékek elzáró szerelvényeként alkalmazható. Rövid F4 beépítési hosszának köszönhetően aknákban és szűkebb gépészeti terekben is praktikus megoldást jelent.

A gumis záróék és az F4 kialakítás előnye

Az NBR gumibevonatú záróék megfelelő zárást biztosít, míg a GGG50 gömbgrafitos öntöttvas ház nagy mechanikai szilárdságot nyújt. Az epoxi felületvédelem növeli a szerelvény korrózióval szembeni ellenállását. A DIN 3202 F4 laposházú kialakítás rövidebb beépítési helyet igényel, ami különösen előnyös aknás telepítésnél.

45 376 Ft (35 729 Ft+ÁFA)

Tolózár Laposházú gumis NA 100

41000734

Alkalmazási terület: (Aknába és föld alá is ajánlott)
Hideg és melegvízre, ivóvízre, szennyvízre, valamint az alkatrészek anyagára közömbös folyadékokra. Max. üzemi hőmérséklet: (-10°C) +80°C
Ivóvíz engedéllyel rendelkezik.

42 776 Ft (33 682 Ft+ÁFA)

Tolózár Laposházú gumis NA 65

41000736

40 284 Ft (31 720 Ft+ÁFA)

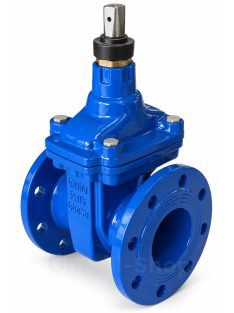

Tolózár Laposházú gumis NA 80

470031

50 612 Ft (39 852 Ft+ÁFA)

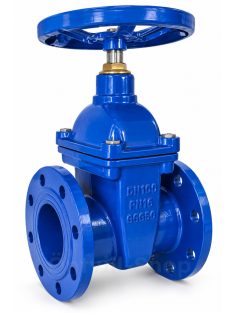

Tolózár Laposházú gumis NA 125 PN10/16+kerék

410007921

Alkalmazási terület: (Aknába ajánlott)
Hideg és melegvízre, ivóvízre, szennyvízre, valamint az alkatrészek anyagára közömbös folyadékokra. Max. üzemi hőmérséklet: (-10°C) +80°C
Ivóvíz engedéllyel rendelkezik.

61 448 Ft (48 384 Ft+ÁFA)

Tolózár Laposházú gumis NA 65 PN10/16+kerék 6.19

410007924

Laposházú gumis tolózár NA 65 (DN65) PN10/16 kézikerékkel – DIN 3202 F4

A laposházú gumis tolózár NA 65 (DN65) PN10/16 karimás csővezetékek nyitására és elzárására szolgáló, kézikerékkel működtethető ipari szerelvény. Alkalmazható hideg- és melegvízhez, ivóvízhez, szennyvízhez, valamint a szerelvény anyagaival kompatibilis semleges folyadékokhoz.

A tolózár DIN 3202 F4 szerinti rövid, laposházú kialakítású, ezért kisebb beépítési helyet igényel, és különösen alkalmas aknákba, víziközmű-hálózatokba és gépészeti csővezetékekbe történő beépítésre.

A szerelvény PN16 karimás csatlakozással rendelkezik. A ház és a fedél GGG50 gömbgrafitos öntöttvasból készül, korrózió elleni epoxi bevonattal. A GGG50 alapanyagú, NBR gumibevonatú záróék megbízható elzárást biztosít megfelelő üzemi körülmények között.

Főbb műszaki jellemzők

Névleges méret: NA 65 / DN65
Névleges nyomás: PN10/16
Kialakítás: laposházú, gumis tolózár
Beépítési hossz: DIN 3202 F4
Csatlakozás: karimás, PN16
Működtetés: kézikerékkel
Ház: GGG50 gömbgrafitos öntöttvas
Fedél: GGG50 gömbgrafitos öntöttvas
Záróék: GGG50 + NBR
Orsó: 13% Cr
Orsóanya: sárgaréz
Tömítések: NBR
Felületvédelem: epoxi bevonat
Üzemi hőmérséklet: -10 °C és +80 °C között
Beépítés: minden pozícióban beépíthető
Ajánlott elhelyezés: aknába

Mire használható a DN65 gumis tolózár?

A DN65 laposházú gumis tolózár elsősorban csővezetékek teljes nyitására vagy elzárására használható. Alkalmazható vízellátó és ivóvízhálózatokban, szennyvízrendszerekben, gépészeti rendszerekben és ipari csővezetékekben, amennyiben a szállított közeg kompatibilis a szerelvény anyagaival.

Az F4 laposházú konstrukció előnye a kompakt kialakítás, ezért olyan helyeken is praktikus választás, ahol korlátozott a rendelkezésre álló beépítési tér.

A gumibevonatú záróék előnye

Az NBR gumibevonatú záróék megfelelő tömítést biztosít zárt állapotban. A kézikerék egyszerű manuális működtetést tesz lehetővé, míg az epoxi bevonat segíti az öntöttvas szerkezeti elemek korrózióvédelmét.

A tolózár elsősorban elzáró szerelvény, ezért üzemszerű fojtásra vagy tartós térfogatáram-szabályozásra nem ez a megfelelő szerelvénytípus.

29 906 Ft (23 548 Ft+ÁFA)
