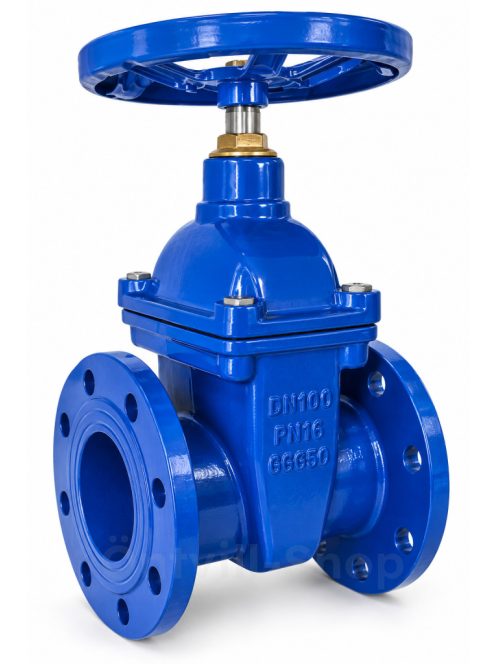

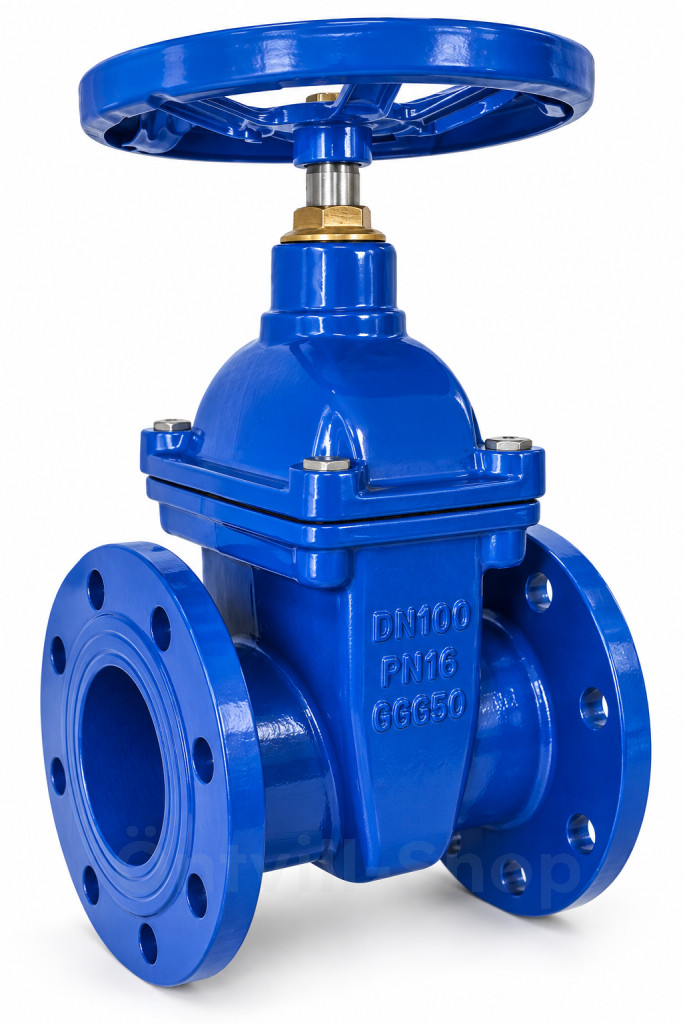

Laposházú gumis tolózár NA 65 (DN65) PN10/16 kézikerékkel – DIN 3202 F4
A laposházú gumis tolózár NA 65 (DN65) PN10/16 karimás csővezetékek nyitására és elzárására szolgáló, kézikerékkel működtethető ipari szerelvény. Alkalmazható hideg- és melegvízhez, ivóvízhez, szennyvízhez, valamint a szerelvény anyagaival kompatibilis semleges folyadékokhoz.
A tolózár DIN 3202 F4 szerinti rövid, laposházú kialakítású, ezért kisebb beépítési helyet igényel, és különösen alkalmas aknákba, víziközmű-hálózatokba és gépészeti csővezetékekbe történő beépítésre.
A szerelvény PN16 karimás csatlakozással rendelkezik. A ház és a fedél GGG50 gömbgrafitos öntöttvasból készül, korrózió elleni epoxi bevonattal. A GGG50 alapanyagú, NBR gumibevonatú záróék megbízható elzárást biztosít megfelelő üzemi körülmények között.

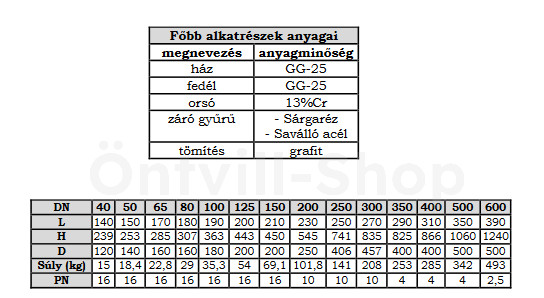

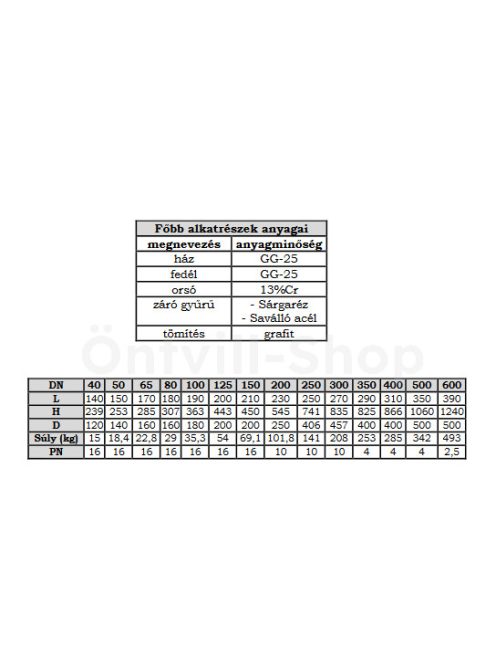

Főbb műszaki jellemzők
- Névleges méret: NA 65 / DN65
- Névleges nyomás: PN10/16
- Kialakítás: laposházú, gumis tolózár
- Beépítési hossz: DIN 3202 F4
- Csatlakozás: karimás, PN16
- Működtetés: kézikerékkel
- Ház: GGG50 gömbgrafitos öntöttvas
- Fedél: GGG50 gömbgrafitos öntöttvas
- Záróék: GGG50 + NBR
- Orsó: 13% Cr
- Orsóanya: sárgaréz
- Tömítések: NBR
- Felületvédelem: epoxi bevonat
- Üzemi hőmérséklet: -10 °C és +80 °C között
- Beépítés: minden pozícióban beépíthető
- Ajánlott elhelyezés: aknába
Mire használható a DN65 gumis tolózár?
A DN65 laposházú gumis tolózár elsősorban csővezetékek teljes nyitására vagy elzárására használható. Alkalmazható vízellátó és ivóvízhálózatokban, szennyvízrendszerekben, gépészeti rendszerekben és ipari csővezetékekben, amennyiben a szállított közeg kompatibilis a szerelvény anyagaival.
Az F4 laposházú konstrukció előnye a kompakt kialakítás, ezért olyan helyeken is praktikus választás, ahol korlátozott a rendelkezésre álló beépítési tér.
A gumibevonatú záróék előnye
Az NBR gumibevonatú záróék megfelelő tömítést biztosít zárt állapotban. A kézikerék egyszerű manuális működtetést tesz lehetővé, míg az epoxi bevonat segíti az öntöttvas szerkezeti elemek korrózióvédelmét.
A tolózár elsősorban elzáró szerelvény, ezért üzemszerű fojtásra vagy tartós térfogatáram-szabályozásra nem ez a megfelelő szerelvénytípus.
