EF. Könyök

SDR11 elektrofitting könyökök – PE és KPE csővezetékek irányváltásához

Az SDR11 elektrofitting könyökök kompatibilis PE / KPE csövek hegesztett összekötésére és a csővezeték irányának megváltoztatására szolgálnak. Az elektrofúziós könyökidomokkal szakszerű kivitelezés esetén tartós, szivárgásmentes, nem oldható csatlakozás alakítható ki. Új hálózatok építéséhez, meglévő vezetékek átalakításához és bővítéséhez egyaránt használhatók a gyártói előírások szerint.

45°-os és 90°-os elektrofúziós könyökidomok

A megfelelő könyök kiválasztását a cső külső átmérője és a tervezett nyomvonal határozza meg:

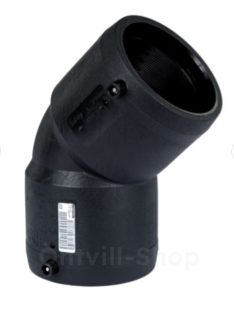

• 45°-os elektrofitting könyök: a csővezeték 45°-os irányváltásához.

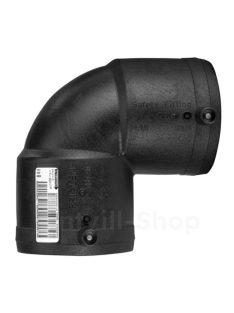

• 90°-os elektrofitting könyök: derékszögű irányváltás kialakításához.

A milliméterben megadott csatlakozási méret a cső külső átmérőjére vonatkozik. Például a 90 mm-es könyök megfelelő, 90 mm külső átmérőjű PE / KPE csőhöz választható.

Hogyan működik az elektrofúziós kötés?

A könyökidomba épített fűtőszálat elektrofúziós hegesztőgép melegíti fel. A cső külső és az idom belső felülete a hegesztési zónában összeolvad, majd az előírt hűlési idő elteltével szilárd kapcsolatot alkot. A megbízható kötés alapja a megfelelő felület-előkészítés, az oxidréteg eltávolítása, a tisztítás és a csövek feszültségmentes rögzítése.

Mit jelent az SDR11 jelölés?

Az SDR a cső névleges külső átmérőjének és névleges falvastagságának arányát jelöli. Az idom SDR11 besorolása mellett a gyártó által megadott csőkompatibilitást is ellenőrizni kell: a csatlakoztatható csövek SDR-tartományát és a megengedett üzemi nyomást mindig az adott termék adatlapja határozza meg.

Hogyan válassz elektrofitting könyököt?

Kiválasztáskor vedd figyelembe a cső külső átmérőjét, a szükséges irányváltás szögét, a cső anyagát és SDR-besorolását, valamint a hálózat üzemi nyomását és a szállított közeget. Ivóvíz- vagy gázhálózatban kizárólag az adott felhasználásra megfelelő minősítéssel rendelkező idom alkalmazható.
