Gumikompenzátor

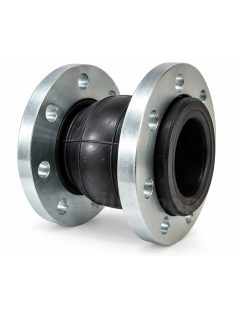

DN 80 gumikompenzátor PN16 karimás kivitelben

A DN 80 gumikompenzátor karimás csővezeték-szerelvény, amelyet elsősorban víz-, szennyvíz-, fűtési és ipari csőhálózatokban alkalmaznak a csővezetékek mozgásainak, rezgéseinek és hőtágulásának kiegyenlítésére. Rugalmas gumibetétjének köszönhetően csökkenti a rendszerben keletkező mechanikai feszültségeket, mérsékli a zaj- és rezgésterhelést, valamint védi a szivattyúkat, szerelvényeket és csatlakozó berendezéseket.

A DN 80 méretű gumikompenzátor különösen ajánlott olyan rendszerekbe, ahol a csővezeték hőtágulása, kisebb tengelyeltolódása, összenyomódása, széthúzása vagy hajlítása üzem közben előfordulhat. Beépítésével növelhető a csőhálózat üzembiztonsága és élettartama.

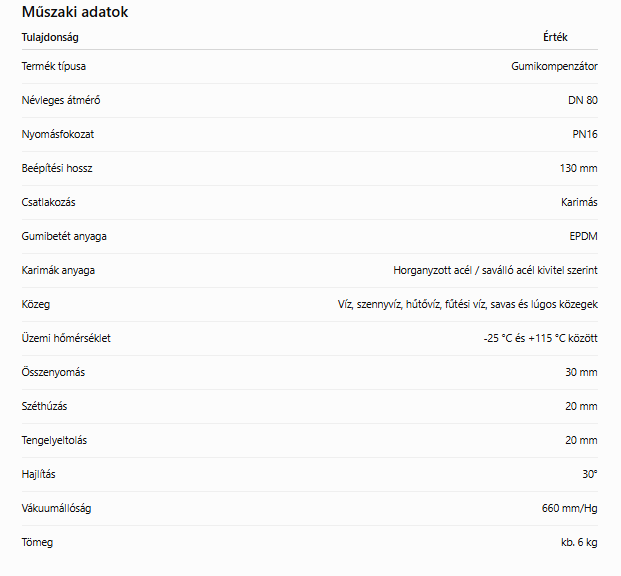

Főbb jellemzők

A termék DN 80 névleges átmérővel, PN16 nyomásfokozattal és karimás csatlakozással rendelkezik. A gumibetét anyaga EPDM, amely jól használható savas és lúgos közegekhez, levegőhöz, szennyvízhez, hűtővízhez és központi fűtési rendszerekhez.

A gumikompenzátor üzemi hőmérséklet-tartománya -25 °C és +115 °C között van. A nyomás-hőfok diagram alapján alacsonyabb hőmérsékleten nagyobb nyomásterhelés, magasabb hőmérsékleten csökkentett üzemi nyomás vehető figyelembe.

Alkalmazási terület

A DN 80 gumikompenzátor alkalmazható:

vízellátó rendszerekben, szennyvízvezetékekben, hűtővíz-rendszerekben, központi fűtési rendszerekben, ipari csővezetékekben, szivattyúk és berendezések csatlakozásánál, valamint olyan helyeken, ahol a csőhálózat rezgését, zaját vagy hőtágulását szükséges csökkenteni.

A termék alkalmas a csőrendszer kisebb irány- és tengelyeltéréseinek kiegyenlítésére is, ezért hasznos megoldás lehet szerelési pontatlanságok vagy üzemi mozgások kompenzálására.

Előnyök

A DN 80 gumikompenzátor csökkenti a csővezetékekben keletkező rezgéseket és zajokat, védi a szivattyúkat és egyéb gépészeti berendezéseket, valamint segít a hőtágulásból és szerelési eltérésekből adódó feszültségek kiegyenlítésében. Rugalmas EPDM gumibetétje miatt sokoldalúan használható épületgépészeti, ipari és közmű jellegű rendszerekben is.

A karimás kialakítás stabil, biztonságos és jól szerelhető csatlakozást biztosít, ezért a termék nagyobb igénybevételű csőhálózatokban is megbízható megoldást jelent.

Segítség a kiválasztáshoz és beépítéshez

Nem tudod, hogyan épül fel egy karimás csatlakozás, mire szolgál a gumikompenzátor, vagy mire kell figyelni a beépítés során? Útmutatónkban bemutatjuk a gumikompenzátor, az acélkarima és a csőperemtömítés szerepét, valamint a legfontosabb kiválasztási és szerelési szempontokat.

[Gumikompenzátor, acélkarima és csőperemtömítés – beépítési útmutató]

A karimás gumikompenzátor alkalmazási területei, pl. dugattyúk, keverők, szűrők és hűtő berendezések szívási és ürítési kiegyenlítésénél. A befogott csőrendszereket óvja a hőtágulásból származó lehetséges károk ellen. A háztartási és ipari fűtési rendszereknél is alkalmazzák, különösen a zajszint és a rezgés csökkentésére.

Felhasználási terület a szállított közeg szerint:

Savas és lúgos közegek, levegő, szennyvíz, hűtővíz, központi fűtés

Névleges nyomás:
DN 32-300 PN 10-16;
DN 350-600 PN 10
Alkalmazási hőmérséklet: (-30) - 115°C
