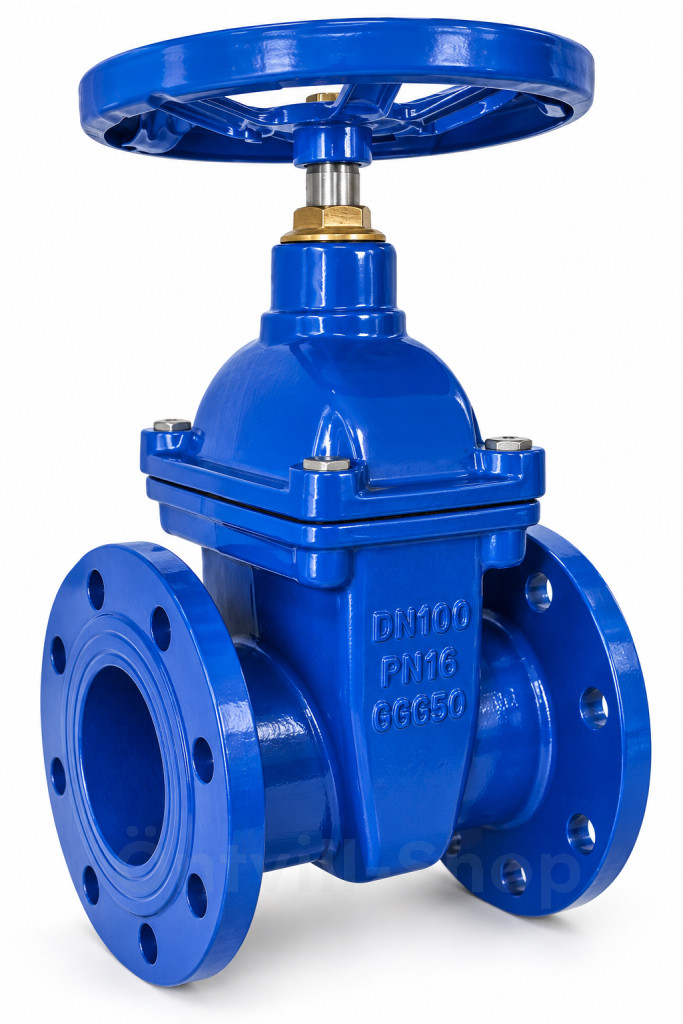

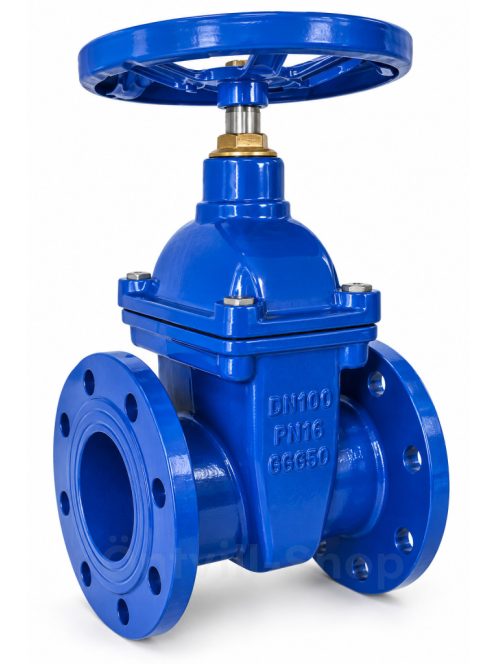

Tolózár laposházú gumis NA 100 PN10/16 kézikerékkel – DIN 3202 F4
A laposházú gumis tolózár NA 100 (DN100) PN10/16 karimás csővezetékek megbízható elzárására szolgáló, kézikerékkel működtethető ipari szerelvény. Alkalmazható hideg- és melegvíz, ivóvíz, szennyvíz, valamint az alkatrészek anyagával kompatibilis, semleges folyadékok továbbítására szolgáló rendszerekben.
A tolózár DIN 3202 F4 szerinti rövid, laposházú beépítési hosszúsággal rendelkezik, ezért különösen alkalmas aknákba, víziközmű-hálózatokba és olyan gépészeti terekbe, ahol korlátozott beépítési hely áll rendelkezésre. A PN16 karimás csatlakozás stabil és biztonságos csőhálózati beépítést tesz lehetővé.
A tolózár háza és fedele GGG50 gömbgrafitos öntöttvasból készül, felületét korrózió elleni epoxi bevonat védi. A záróék GGG50 anyagú, NBR gumibevonattal, amely megfelelő tömítést biztosít zárt állapotban. A kialakítás tartós megoldást kínál vízellátási, szennyvízelvezetési és ipari csővezetékekhez.

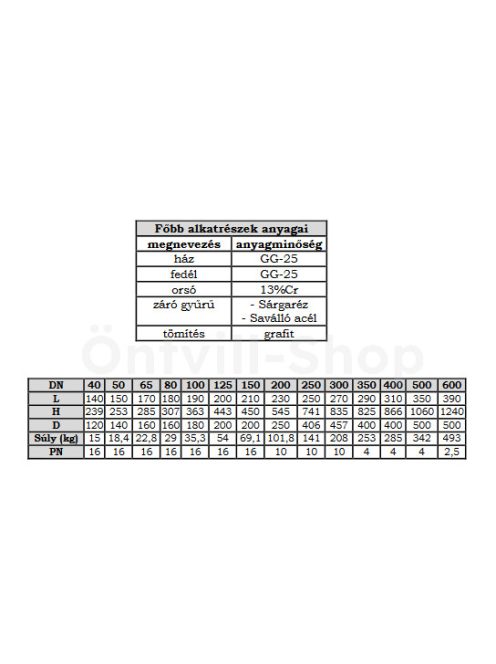

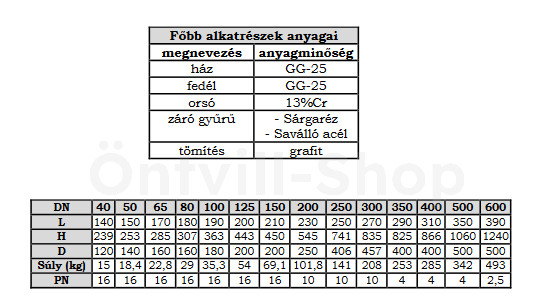

Főbb műszaki jellemzők
- Névleges méret: NA 100 / DN100
- Névleges nyomás: PN10/16
- Csatlakozás: karimás, PN16
- Kialakítás: laposházú, gumis tolózár
- Beépítési hossz: DIN 3202 F4
- Működtetés: kézikerékkel
- Ház: GGG50 gömbgrafitos öntöttvas
- Fedél: GGG50 gömbgrafitos öntöttvas
- Záróék: GGG50 + NBR
- Orsó: 13% Cr
- Orsóanya: sárgaréz
- Fedéltömítés és O-gyűrűk: NBR
- Csúszógyűrű: Zellamid 250
- Felületvédelem: epoxi bevonat
- Maximális üzemi hőmérséklet: -10 °C és +80 °C között
- Beépítés: minden pozícióban beépíthető
- Ajánlott elhelyezés: aknába
Felhasználási területek
A DN100 laposházú gumis tolózár elsősorban vízellátó és víziközmű-hálózatok, ivóvízvezetékek, szennyvízhálózatok, gépészeti rendszerek és ipari csővezetékek elzáró szerelvényeként alkalmazható. Rövid F4 beépítési hosszának köszönhetően aknákban és szűkebb gépészeti terekben is praktikus megoldást jelent.
A gumis záróék és az F4 kialakítás előnye
Az NBR gumibevonatú záróék megfelelő zárást biztosít, míg a GGG50 gömbgrafitos öntöttvas ház nagy mechanikai szilárdságot nyújt. Az epoxi felületvédelem növeli a szerelvény korrózióval szembeni ellenállását. A DIN 3202 F4 laposházú kialakítás rövidebb beépítési helyet igényel, ami különösen előnyös aknás telepítésnél.
