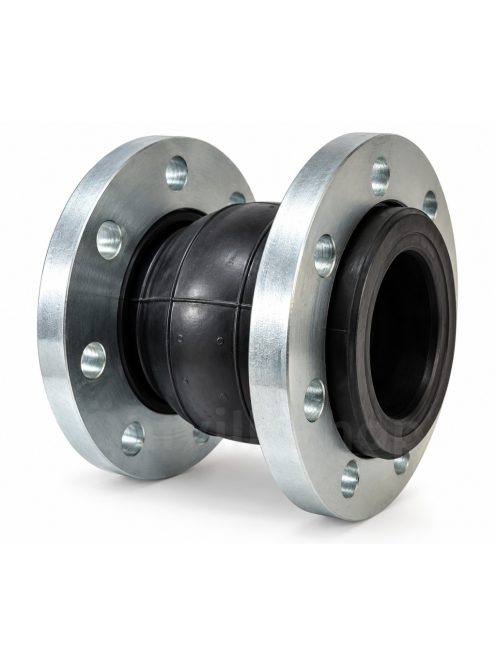

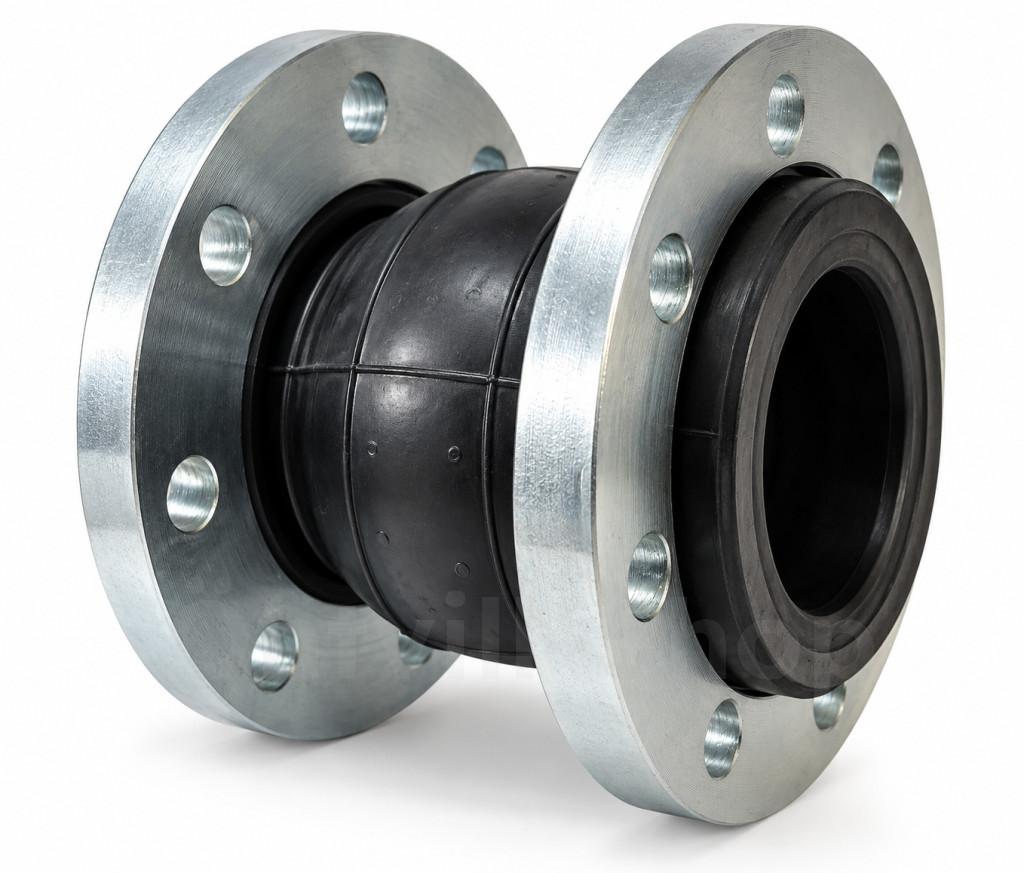

Mire használható a karimás gumikompenzátor?
A gumikompenzátor rugalmas kialakítása révén segít kiegyenlíteni a csővezetékben kialakuló mozgásokat és csökkenteni a berendezések által továbbított rezgéseket. Különösen hasznos lehet szivattyúk, keverők, szűrők, hűtőberendezések és egyéb gépészeti berendezések csővezetéki csatlakozásainál.
Jellemző alkalmazási területek:
- központi fűtési rendszerek,
- hűtési és hűtővíz-rendszerek,
- épületgépészeti csőhálózatok,
- ipari vízrendszerek,
- szivattyúk csatlakozásai,
- vízkezelő rendszerek,
- szennyvízrendszerek,
- technológiai csővezetékek.
Rezgés- és zajcsökkentés
A gumibetétes kompenzátor egyik legfontosabb feladata a csővezeték és a hozzá kapcsolódó gépészeti berendezések közötti rezgések csillapítása. Szivattyúk és más forgó berendezések közelében alkalmazva csökkentheti a csőhálózaton keresztül továbbterjedő vibrációt és szerkezeti zajt.
Ez nemcsak a komfort szempontjából előnyös, hanem hozzájárulhat a csőhálózat és a csatlakoztatott szerelvények mechanikai igénybevételének mérsékléséhez is.
Csőmozgások és hőtágulás kompenzálása
A csővezetékek hőmérséklet-változás hatására tágulnak és összehúzódnak. A DN100 gumikompenzátor rugalmas kialakítása bizonyos mértékű:
- tengelyirányú összenyomást,
- tengelyirányú széthúzást,
- oldalirányú tengelyeltolást,
- valamint szögeltérést
képes felvenni.
A DN100 kivitel megadott mozgási értékei 20 mm összenyomás, 12 mm széthúzás, 14 mm tengelyeltolás és 15° elhajlás.
EPDM gumibetét
Az EPDM gumi széles körben alkalmazott elasztomer víz-, fűtési és hűtési rendszerekben. Jó hő- és öregedésállósága miatt megfelelő választás számos épületgépészeti és ipari alkalmazáshoz.

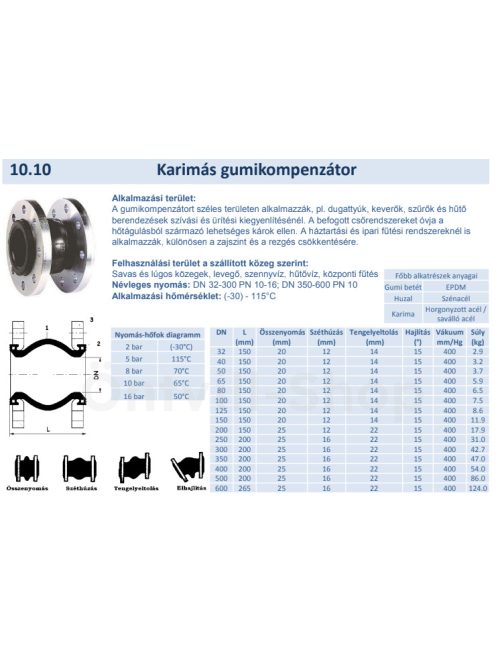

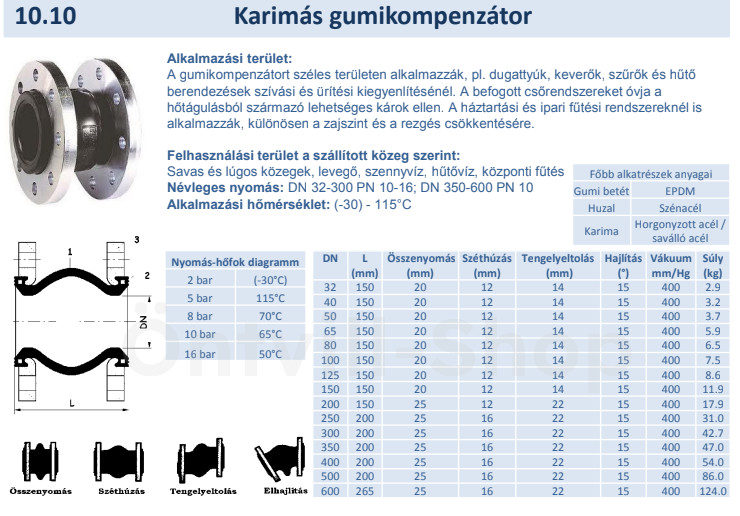

A gyártói adatlap többek között hűtővíz, központi fűtési rendszerek, levegő és szennyvíz, valamint meghatározott savas és lúgos közegek alkalmazását is feltünteti.
Fontos: vegyi közegek esetén a kompatibilitást nem általánosítanám. A szállított közeg koncentrációját, hőmérsékletét és az EPDM vegyszerállóságát minden esetben külön ellenőrizni kell.
Nyomás és üzemi hőmérséklet
A kompenzátor maximálisan alkalmazható nyomása a közeg hőmérsékletének emelkedésével változik. A megadott nyomás-hőmérséklet adatok:
| Üzemi nyomás |
Hőmérséklet |
| 2 bar |
-30 °C |
| 5 bar |
+115 °C |
| 8 bar |
+70 °C |
| 10 bar |
+65 °C |
| 16 bar |
+50 °C |
Ezért a -30 és +115 °C közötti hőmérséklet-tartomány nem azt jelenti, hogy a termék minden hőmérsékleten PN10 nyomáson használható. Az adott üzemi nyomáshoz tartozó megengedett hőmérsékletet figyelembe kell venni.
Beépítés
A gumikompenzátor megfelelő működéséhez a csővezetéket szakszerűen kell megtámasztani és rögzíteni. A kompenzátor nem használható a hibás csővezeték-beállítás korlátlan kiegyenlítésére, és a megengedett mozgási értékeket beépítés és üzem közben sem szabad túllépni.
