Mi az a gumikompenzátor, és mire használjuk?

A gumikompenzátor egy rugalmas csővezetéki szerelvény, amelyet többek között a rendszerben fellépő rezgések, zajok, hőtágulásból származó mozgások és kisebb elmozdulások kezelésére alkalmaznak.

Az Öntvillshop kínálatában található karimás gumikompenzátorokat többek között víz-, szennyvíz-, hűtővíz-, fűtési és ipari csőhálózatokhoz kínálják. A termékkör különösen releváns szivattyúk és egyéb gépészeti berendezések csatlakozásánál. ÖntvillShop

Miért van erre szükség?

Vegyünk egy egyszerű példát.

Egy szivattyú működés közben rezgést kelt. Ha a szivattyú mereven kapcsolódik a csővezetékhez, ennek a mechanikai rezgésnek egy része továbbterjedhet a rendszerben.

A gumikompenzátor rugalmas kialakítása segíthet a rezgés és az abból származó zaj továbbterjedésének mérséklésében.

Hasonló probléma jelentkezhet hőmérséklet-változáskor is. A csővezeték és a rendszer elemei melegedéskor és lehűléskor méretváltozáson mehetnek keresztül. A megfelelően kiválasztott kompenzátor bizonyos axiális, oldalirányú és szögirányú mozgások felvételében is szerepet kaphat. ÖntvillShop

Fontos: a gumikompenzátor nem arra szolgál, hogy egy rosszul megtervezett, megtámasztás nélküli csőrendszer minden mozgását „elnyelje”. A csővezeték megfelelő rögzítése, megvezetése és méretezése továbbra is alapvető.

Hogyan épül fel egy gumikompenzátor?

Kívülről egyszerű szerelvénynek látszik, de a működésének lényege éppen a rugalmas középső rész és a csatlakozások együttműködése.

Egy tipikus karimás gumikompenzátor fő részei:

• rugalmas gumitest,
• megerősítő szerkezet,
• kétoldali karimás csatlakozás.

A gumitest anyaga az alkalmazástól függ. Az Öntvillshop kínálatában például EPDM gumibetétes kivitelek is elérhetők. Az EPDM-es termékek között víz-, szennyvíz-, hűtővíz- és központifűtés-rendszerekhez ajánlott változatok találhatók. ÖntvillShop

Mire szolgál az acélkarima?

Ha a gumikompenzátor a rendszer „rugalmas” része, akkor az acélkarima a stabil, oldható csatlakozás kialakításának egyik alapvető eleme.

A karimás kötés lényege, hogy két megfelelő karimafelület csavarok segítségével egymáshoz rögzíthető, a szükséges helyeken megfelelő tömítéssel kiegészítve.

Nagy előnye a karimás kialakításnak, hogy a kapcsolat később szétszerelhető, karbantartható és újratömíthető.

Ez különösen fontos:

• szivattyúknál,
• szelepeknél,
• gumikompenzátoroknál,
• technológiai berendezéseknél,
• olyan csőszakaszokon, ahol későbbi karbantartás várható.

Az Öntvillshop kínálatában többféle acélkarima található, köztük laposkarima, lazakarima, menetes karima, hegesztő toldatos karima és vakkarima. Az egyes kivitelek eltérő csatlakozási feladatokra készülnek. ÖntvillShop

És hol kerül a képbe a csőperemtömítés?

Elérkeztünk egy apró, de rendkívül fontos alkatrészhez.

A két karima összecsavarozása önmagában nem feltétlenül biztosít megfelelő tömörséget. A karimás csatlakozás kialakításától függően a megfelelő csőperemtömítés, más néven peremtömítés biztosítja a tömítő funkciót a csatlakozó felületek között.

Az Öntvillshop tömítéskínálatában csőperemtömítések is találhatók. Kiválasztásuknál a DN és PN kompatibilitás mellett a közeg és az üzemi körülmények is lényegesek. ÖntvillShop

Miért hívják füles tömítésnek?

Bizonyos csőperemtömítések kialakításánál külső fülek segítik a tömítés megfelelő elhelyezését, illetve pozicionálását a karimák között.

A lényeg azonban nem maga a „fül”, hanem az, hogy a tömítés:

megfelelő méretű + megfelelő anyagú + megfelelő nyomás- és hőmérséklet-tartományra alkalmas legyen.

Hogyan dolgozik együtt a három elem?

Egyszerűsítve így képzelhetjük el:

CSŐ → ACÉLKARIMA → TÖMÍTETT KARIMÁS KAPCSOLAT → GUMIKOMPENZÁTOR → KARIMÁS KAPCSOLAT → ACÉLKARIMA → CSŐ

A gumikompenzátor tehát nem önmagában működik.

A rendszer megfelelő kialakításához a kapcsolódó elemeknek egymással kompatibilisnek kell lenniük.

Ezért vásárláskor nem elegendő azt mondani:

„Kell egy DN80 gumikompenzátor.”

A teljes csatlakozás paramétereit kell figyelembe venni.

DN és PN – két jelölés, amit mindenképpen ismerni kell

Karimás szerelvények vásárlásakor rendszeresen találkozunk például ezekkel:

DN50 – DN65 – DN80 – DN100

és

PN10 – PN16

Mit jelent a DN?

A DN a névleges átmérőt jelöli.

Fontos, hogy ez névleges rendszerjelölés, tehát nem minden esetben értelmezhető egyszerűen egy konkrét, milliméterben mért külső csőátmérőként.

Mit jelent a PN?

A PN a névleges nyomásfokozat jelölése.

A megfelelő szerelvény kiválasztásakor azonban nem szabad kizárólag a PN számból kiindulni. Figyelembe kell venni a gyártói adatokat, a hőmérsékletet, a közeget és a teljes rendszer üzemi körülményeit is.

Az Öntvillshop gumikompenzátor-kínálatában például PN10 és PN16 kivitelek egyaránt megtalálhatók. ÖntvillShop

A tömítés anyaga sem mindegy

Ez az egyik leggyakoribb kiválasztási hiba.

Egy tömítés attól még, hogy méretben befér két karima közé, nem feltétlenül alkalmas az adott rendszerhez.

Figyelembe kell venni:

• a szállított közeget,
• az üzemi hőmérsékletet,
• a nyomást,
• a karima kialakítását,
• a gyártói előírásokat.

Az Öntvillshop tömítéskategóriájában csőperemtömítések mellett klingerit- és hollandertömítések is megtalálhatók. A webshop is külön kiemeli, hogy peremtömítésnél a DN, PN, közeg és üzemi körülmények összehangolása szükséges. ÖntvillShop

Gumikompenzátor beépítése – mire kell különösen figyelni?

Itt követik el a legtöbb hibát.

1. Ne a kompenzátorral húzzuk helyre a rosszul álló csöveket

Ha a két csővég vagy karima jelentősen nincs egy vonalban, nem jó megoldás a gumikompenzátort erővel a helyére húzni.

Ezzel már a szerelés pillanatában előfeszíthetjük a rugalmas elemet.

A csatlakozó csővezetékeket megfelelően kell kialakítani és beállítani.

2. A karimafelületek legyenek megfelelő állapotban

A tömítőfelületeket szerelés előtt ellenőrizni és szükség szerint tisztítani kell.

Szennyeződés, korrózió, sérülés vagy idegen anyag akadályozhatja a megfelelő felfekvést.

3. A csavarokat egyenletesen húzzuk meg

Karimás kötésnél nem célszerű egyetlen csavart rögtön teljesen meghúzni, majd sorban haladni a többivel.

A cél az egyenletes felfekvés.

Ezért a csavarokat jellemzően fokozatosan, több lépcsőben és keresztirányú sorrendben kell meghúzni, a konkrét szerelvény gyártói előírása szerinti nyomatékkal.

Ez különösen fontos a tömítés egyenletes terhelése miatt.

4. Ne sérüljön vagy csavarodjon meg a gumitest

A gumikompenzátor gumirészét szerelés közben nem szabad indokolatlanul:

• megcsavarni,
• túlnyújtani,
• összenyomni,
• mechanikusan megsérteni.

A kompenzátor feladata az üzem közben fellépő, tervezett mozgások kezelése, nem pedig a hibás szerelési geometria korrigálása.

5. Ellenőrizzük a csavarok hosszát és helyzetét

A csavarozás kialakításánál ügyelni kell arra, hogy sem a csavar, sem más éles vagy kiálló alkatrész ne sérthesse meg a gumitestet.

Egy apró szerelési hiba később jelentősen csökkentheti a kompenzátor élettartamát.

6. A csővezeték megfelelő megtámasztása továbbra is szükséges

Ez különösen fontos.

A gumikompenzátor nem csőtartó.

A csőrendszer súlyát, a szerelvények tömegét és az üzemi erőket megfelelő csőtartóknak, megvezetéseknek és rögzítési pontoknak kell kezelniük.

A kompenzátor kiválasztását és a rögzítési koncepciót ezért a rendszer egészével együtt kell kezelni.

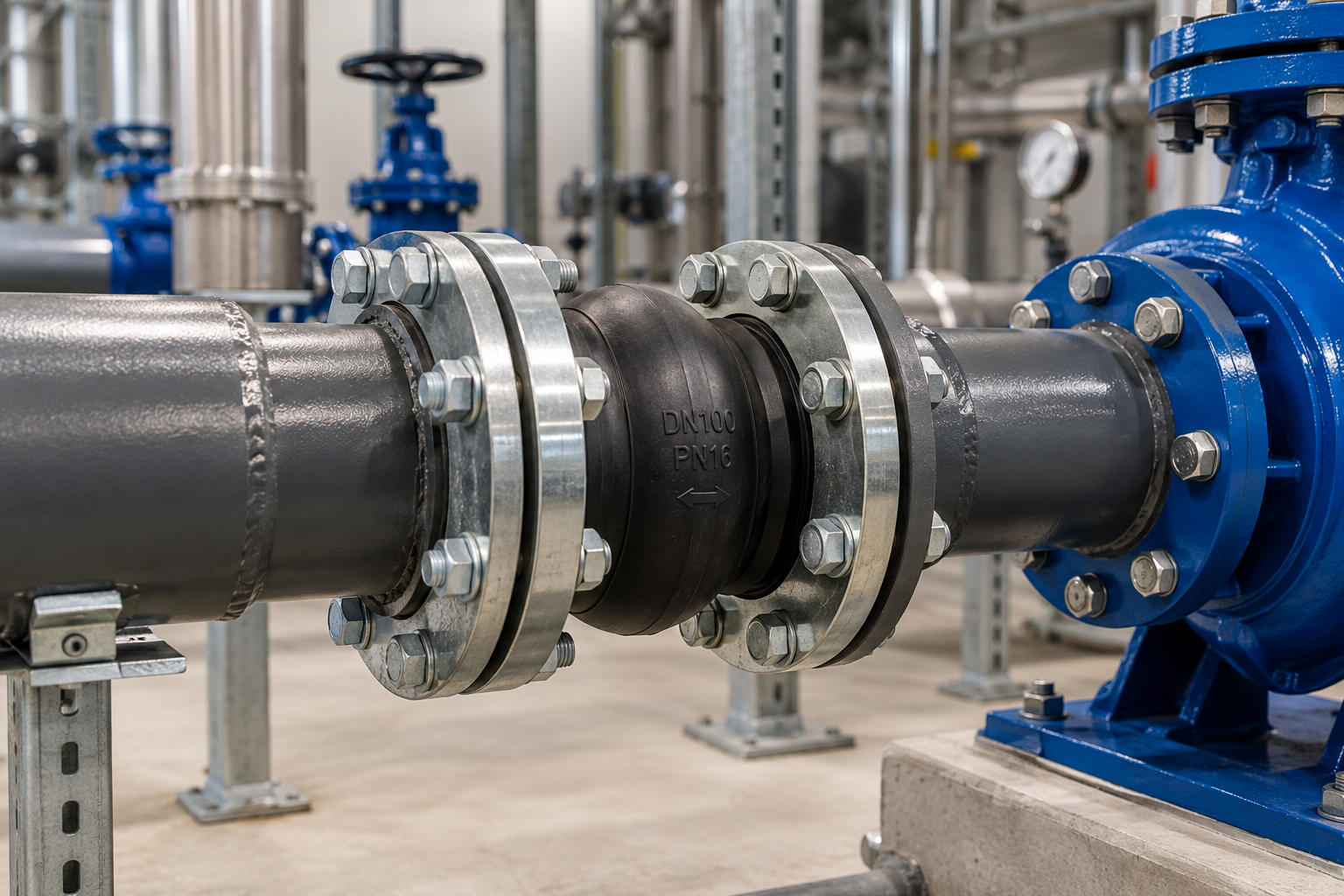

Tipikus összeállítás szivattyú mellett

A gumikompenzátor egyik legismertebb alkalmazási területe a szivattyúk környezete.

Itt a cél többek között a szivattyú által keltett rezgések csőhálózat felé történő továbbterjedésének mérséklése lehet. Az Öntvillshop termékleírásai is kiemelik a szivattyúk és más gépészeti berendezések csatlakoztatását mint tipikus felhasználási területet.

Egy leegyszerűsített csatlakozás például így épülhet fel:

SZIVATTYÚ → KARIMÁS CSATLAKOZÁS → GUMIKOMPENZÁTOR → KARIMÁS CSŐVEZETÉK

A konkrét rendszer kialakítása természetesen mindig a berendezéstől és a tervezési követelményektől függ.

7 gyakori hiba gumikompenzátor és karimás kötés szerelésekor

1. Nem megfelelő DN méret kiválasztása

2. Nem megfelelő PN vagy üzemi paraméterek

3. A közeggel nem kompatibilis gumianyag vagy tömítés

4. A karimák jelentős eltérésének erőből történő összehúzása

5. Egyenetlen csavarmeghúzás

6. A gumitest megcsavarása vagy előfeszítése

7. A csővezeték megfelelő megtámasztásának hiánya

Ezek közül több olyan hiba, amely első pillantásra nem feltétlenül okoz problémát. A rendszer üzembe helyezése után azonban szivárgáshoz, idő előtti kopáshoz vagy a szerelvény károsodásához vezethet.

Gumikompenzátor + karima + tömítés: mire figyeljünk vásárláskor?

A három alkatrészt tehát nem külön-külön, hanem egy csatlakozási rendszer részeként érdemes kiválasztani.

Mikor érdemes gumikompenzátort használni?

Tipikus felhasználási területek lehetnek:

• szivattyúk környezetében,
• fűtési rendszerekben,
• hűtővíz-rendszerekben,
• vízellátó rendszerekben,
• szennyvízvezetékekben,
• ipari csővezetékekben,
• rezgést keltő gépészeti berendezések közelében.

A konkrét alkalmazhatóságot minden esetben az adott termék adatlapja, a szállított közeg, a hőmérséklet, a nyomás és a rendszer kialakítása alapján kell ellenőrizni.

Összefoglalás: három alkatrész, három külön feladat

A legegyszerűbben így jegyezhető meg:

Gumikompenzátor → mozgás-, rezgés- és zajcsillapítás

Acélkarima → stabil és oldható csőcsatlakozás

Csőperemtömítés → a megfelelő karimás kötés tömítése

A megbízható rendszerhez azonban mindhárom elemet össze kell hangolni.

A megfelelő DN, PN, közeg, hőmérséklet, karimatípus és tömítés kiválasztása legalább olyan fontos, mint maga a szerelés.

Az Öntvillshop kínálatában a karimás csővezeték kialakításához szükséges gumikompenzátorok, acélkarimák és csőperemtömítések egyaránt elérhetők, így a kapcsolódó elemek egy helyről összeállíthatók. ÖntvillShop

Gumikompenzátorok megtekintése az Öntvillshopban

Acélkarimák és gumikompenzátorok

Csőperem- és egyéb tömítések

Gyakori kérdések

Kell külön tömítés a gumikompenzátorhoz?
Ez a kompenzátor konkrét kialakításától függ. Nem szabad automatikusan abból kiindulni, hogy minden karimás gumikompenzátorhoz külön peremtömítés szükséges. A gyártó szerelési előírását kell követni.

Mi alapján válasszak gumikompenzátort?
Elsősorban a DN méret, PN besorolás, közeg, hőmérséklet, beépítési hossz és a szükséges mozgásfelvétel alapján. ÖntvillShop

Miért kell keresztirányban meghúzni a karimacsavarokat?
Az egyenletesebb felfekvés és tömítés-terhelés érdekében. A végleges meghúzási nyomatéknál a gyártó előírását kell követni.

Használható a gumikompenzátor a rosszul beállított csővezeték korrigálására?
Nem ez az elsődleges feladata. A csővezeték és a karimák megfelelő beállítását már szereléskor biztosítani kell.
