Visszacsapó szelepek

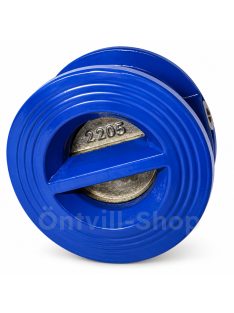

Osztott tányéros visszacsapó szelep DN100 – wafer kivitel

Az osztott tányéros visszacsapó szelep DN100 csővezetékekben a közeg visszaáramlásának automatikus megakadályozására szolgáló kompakt szerelvény. A wafer kialakítású visszacsapó szelep két karima közé építhető, így kis beépítési hely mellett biztosítja az egyirányú áramlást.

A szelep két rugóterhelésű tányérral működik. A megfelelő irányban áramló közeg kinyitja a tányérokat, az áramlás csökkenése, megszűnése vagy irányának megfordulása esetén pedig azok automatikusan záródnak. Ez segít megakadályozni a közeg nem kívánt visszaáramlását és védi a csőhálózat egyes elemeit.

A szelep GG25 öntöttvas, epoxi bevonatú házzal, vegyi nikkelezésű GGG50 tányérokkal, rozsdamentes acél belső alkatrészekkel és EPDM ülékkel készül. Kialakításának köszönhetően alkalmas vízellátási, gépészeti és különféle ipari csővezeték-rendszerekhez, a szerkezeti anyagokkal kompatibilis közegek esetén.

Főbb műszaki jellemzők

• Névleges méret: DN100
• Kialakítás: osztott / dupla tányéros
• Kivitel: wafer, karimák közé építhető
• Ház: GG25 öntöttvas, epoxi bevonattal
• Tányérok: GGG50, vegyi nikkelezett
• Tartófül: Gr33
• Rugó: AISI 304 rozsdamentes acél
• Rögzítőelemek: AISI 304
• Orsó: AISI 416
• Alátét: SS/F4
• O-gyűrűk: NBR
• Hatszög: Q235-A
• Ülék: EPDM
• Külső átmérő (D): 162 mm
• D1 méret: 117 mm
• D2 méret: 97,3 mm
• Beépítési hossz (L): 64 mm
• R méret: 55,7 mm
• Tömeg: 4 kg
• Kvs érték: 250

Mire használható a DN100 osztott tányéros visszacsapó szelep?

A DN100 visszacsapó szelep olyan csővezetékekbe építhető, ahol meg kell akadályozni a szállított közeg áramlási irányának megfordulását. Alkalmazható többek között vízellátó rendszerekben, szivattyúkhoz kapcsolódó csővezetékekben, gépészeti rendszerekben és ipari csőhálózatokban, amennyiben a közeg kompatibilis a szelep szerkezeti és tömítőanyagaival.

Miért előnyös a wafer kialakítás?

A karimák közé építhető wafer kivitel egyik legfontosabb előnye a kis helyigény. A DN100-as változat mindössze 64 mm beépítési hosszúságú, ezért olyan rendszerekben is jól alkalmazható, ahol korlátozott hely áll rendelkezésre.

Az osztott, két tányérból álló konstrukció kompakt zárószerkezetet biztosít, a rugóterhelés pedig elősegíti a tányérok zárását az áramlás megszűnésekor.

Osztott tányéros visszacsapó szelep DN80 – wafer kivitel

Az osztott tányéros visszacsapó szelep DN80 csővezetékekben áramló közeg visszaáramlásának automatikus megakadályozására szolgáló szerelvény. A kompakt, wafer kialakítású visszacsapó szelep két karima közé építhető, így kis beépítési helyigény mellett biztosít hatékony visszaáramlás-védelmet.

A szelep működése automatikus: megfelelő áramlási irány esetén a közeg nyomása kinyitja a két rugóterhelésű tányért, az áramlás megszűnésekor vagy megfordulásakor pedig a tányérok visszazárnak. Ennek köszönhetően nincs szükség kézi működtetésre.

A DN80-as visszacsapó szelep GG25 öntöttvas, epoxi bevonatú házzal, GGG50 tányérokkal, rozsdamentes acél belső alkatrészekkel és EPDM ülékkel készül. Robusztus felépítése alkalmassá teszi különféle vízellátási, gépészeti és ipari csővezeték-rendszerekben történő alkalmazásra.

Főbb műszaki jellemzők

• Névleges méret: DN80
• Kialakítás: osztott / dupla tányéros visszacsapó szelep
• Beépítés: karimák közé, wafer kivitel
• Ház: GG25 öntöttvas, epoxi bevonattal
• Tányérok: GGG50, vegyi nikkelezett
• Tartófül: Gr33
• Rugó: AISI 304 rozsdamentes acél
• Rögzítőelemek: AISI 304
• Orsó: AISI 416
• Alátét: SS/F4
• O-gyűrűk: NBR
• Hatszög: Q235-A
• Ülék: EPDM
• DN80 külső átmérő (D): 142 mm
• D1 méret: 94 mm
• D2 méret: 66,4 mm
• Beépítési hossz (L): 64 mm
• R méret: 43,4 mm
• Tömeg: 3 kg
• Kvs érték: 130

Mire használható az osztott tányéros visszacsapó szelep?

A DN80 visszacsapó szelep feladata, hogy a csővezetékben a közeget csak a kívánt áramlási irányba engedje tovább, és megakadályozza annak visszaáramlását. Alkalmazható többek között vízellátó rendszerekben, szivattyús rendszerekben, gépészeti és ipari csővezetékekben, amennyiben a szállított közeg kompatibilis a szelep anyagaival és tömítéseivel.

Különösen előnyös olyan rendszereknél, ahol kis beépítési hosszúságú visszacsapó szelepre van szükség.

A wafer és osztott tányéros kialakítás előnyei

Az osztott tányéros konstrukció két rugóterhelésű záróelemet alkalmaz. A kisebb és könnyebb tányérok gyors reakciót tesznek lehetővé az áramlási viszonyok változására.

A wafer kivitel egyik legfontosabb előnye a kompakt méret: a szerelvény két csőkarima közé építhető, ezért lényegesen kisebb helyet igényelhet, mint egy hagyományos karimás házzal rendelkező visszacsapó szelep.
