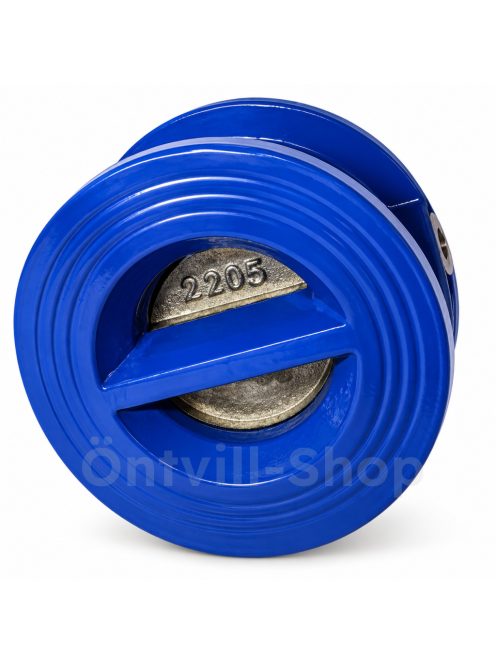

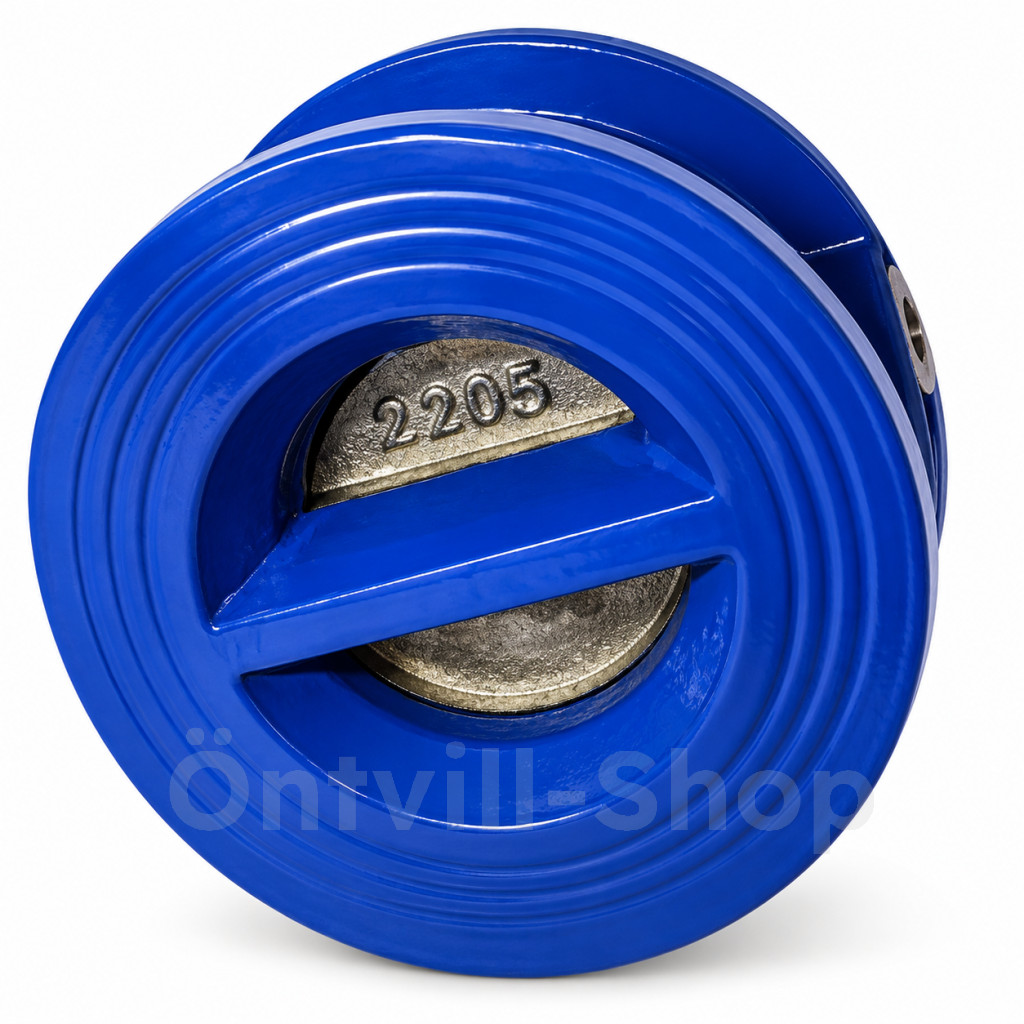

Osztott tányéros visszacsapó szelep DN100 – wafer kivitel
Az osztott tányéros visszacsapó szelep DN100 csővezetékekben a közeg visszaáramlásának automatikus megakadályozására szolgáló kompakt szerelvény. A wafer kialakítású visszacsapó szelep két karima közé építhető, így kis beépítési hely mellett biztosítja az egyirányú áramlást.
A szelep két rugóterhelésű tányérral működik. A megfelelő irányban áramló közeg kinyitja a tányérokat, az áramlás csökkenése, megszűnése vagy irányának megfordulása esetén pedig azok automatikusan záródnak. Ez segít megakadályozni a közeg nem kívánt visszaáramlását és védi a csőhálózat egyes elemeit.
A szelep GG25 öntöttvas, epoxi bevonatú házzal, vegyi nikkelezésű GGG50 tányérokkal, rozsdamentes acél belső alkatrészekkel és EPDM ülékkel készül. Kialakításának köszönhetően alkalmas vízellátási, gépészeti és különféle ipari csővezeték-rendszerekhez, a szerkezeti anyagokkal kompatibilis közegek esetén.

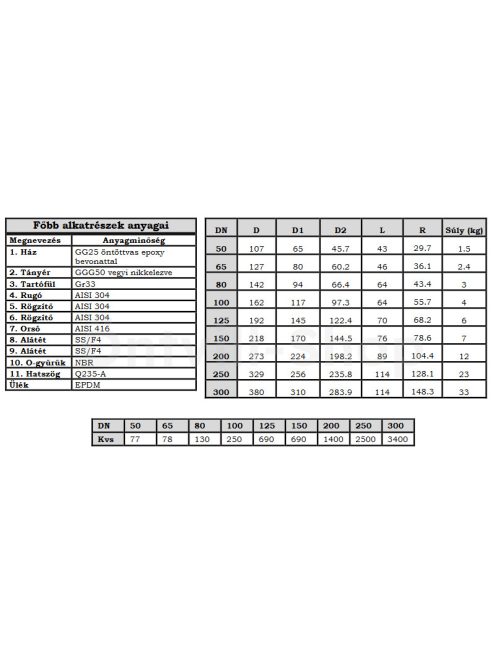

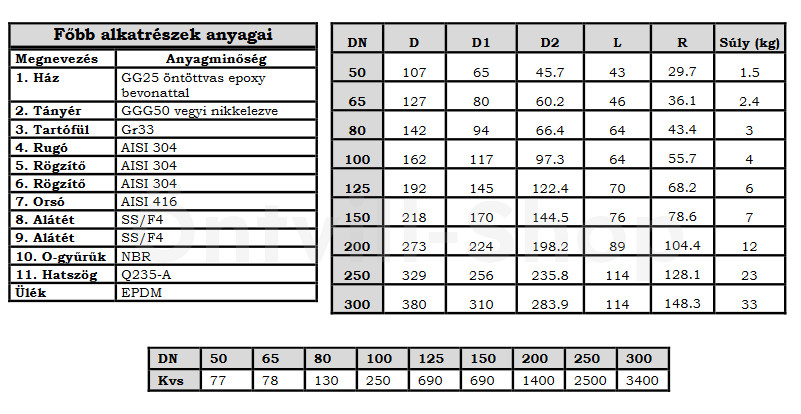

Főbb műszaki jellemzők
- Névleges méret: DN100
- Kialakítás: osztott / dupla tányéros
- Kivitel: wafer, karimák közé építhető
- Ház: GG25 öntöttvas, epoxi bevonattal
- Tányérok: GGG50, vegyi nikkelezett
- Tartófül: Gr33
- Rugó: AISI 304 rozsdamentes acél
- Rögzítőelemek: AISI 304
- Orsó: AISI 416
- Alátét: SS/F4
- O-gyűrűk: NBR
- Hatszög: Q235-A
- Ülék: EPDM
- Külső átmérő (D): 162 mm
- D1 méret: 117 mm
- D2 méret: 97,3 mm
- Beépítési hossz (L): 64 mm
- R méret: 55,7 mm
- Tömeg: 4 kg
- Kvs érték: 250
Mire használható a DN100 osztott tányéros visszacsapó szelep?
A DN100 visszacsapó szelep olyan csővezetékekbe építhető, ahol meg kell akadályozni a szállított közeg áramlási irányának megfordulását. Alkalmazható többek között vízellátó rendszerekben, szivattyúkhoz kapcsolódó csővezetékekben, gépészeti rendszerekben és ipari csőhálózatokban, amennyiben a közeg kompatibilis a szelep szerkezeti és tömítőanyagaival.
Miért előnyös a wafer kialakítás?
A karimák közé építhető wafer kivitel egyik legfontosabb előnye a kis helyigény. A DN100-as változat mindössze 64 mm beépítési hosszúságú, ezért olyan rendszerekben is jól alkalmazható, ahol korlátozott hely áll rendelkezésre.
Az osztott, két tányérból álló konstrukció kompakt zárószerkezetet biztosít, a rugóterhelés pedig elősegíti a tányérok zárását az áramlás megszűnésekor.
